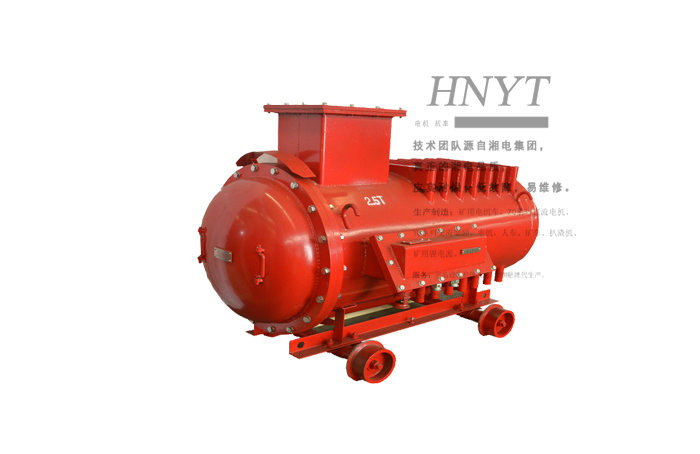

礦用電機車ZBC系列防爆充電機
礦用電機車ZBC系列防爆型可控硅充電機(以下簡稱充電機)，適用于含有沼氣(甲烷族)及煤塵爆炸危險的煤礦井下，作為電機車的蓄電池充電之用。
使用環境條件：
1 海拔高度不超過2000m。
2 周圍空氣更高溫度不超過+40 ℃，更低溫度不低于-20 ℃。
3 周圍介質的相對濕度不超過95％(相當于空氣+25℃時)。
4 有爆炸性氣體混合物的煤礦井下及無足以腐蝕金屬和破壞絕緣的蒸汽及氣體的環境中。
5 須能防止水和液體浸入的地方。
6 無劇烈沖擊和振動的地方，且其安裝傾斜度不大于5°。
主要技術性能：
1 充電機交流輸入、直流輸出、負載參數見表1 .
2 額定輸入交流電壓：三相50Hz，380V、660V、l140V供電中性點不接地系統，電壓波動不超過±10％。
3 額定輸出直流電壓：見表l。
4 額定輸出直流電流：90A。
5 產品的負載等級：I級。
6整流線路：三相半控橋。，
7穩流精度：電網電壓在+10%～10％范圍內波動，可控整流輸出電流精度為±2％。
8 冷卻方式：空氣自冷。
9 總重：2.5丅，540公斤。5丅，580公斤。8丅，610公斤。12丅，660公斤。
10 外形尺寸1500X950X1150。
|
型號 |
交流輸放 |
直流輸出 |
負載 |
|||
|
ZBC90/500 |
相數 |
電壓 |
額定電流 |
額定電壓 |
機車粘重 |
蓄電池電壓 |
|
3 |
660V/380V |
90A （調節范圍0-90A） |
500V |
15T |
336V |
|
|
380V |
15T |
256V |
||||
|
310V |
18T |
208V |
||||
|
ZBC90/500 ZBC-10-90/290 |
3 |
660V/380V |
90A （調節范圍0-90A） |
290V |
12T |
192V |
|
206V |
8T |
144V 140V 132V |
||||
|
165V |
8T |
110V |
||||
|
132V |
5T 4T |
90V 88V 84V 75V |
||||
|
71V |
2.5T |
48V |
||||
|
38V |
2.5T |
2*24V |
||||
